Проектирование автоматизированных стендов балансировки ЛА

Задачи точной регулировки положения центра масс летательного аппарата, являются неотъемлемой частью авиационного производства. Особую актуальность балансировка приобретает для  обеспечения движения по разгонной траектории, аппаратов разгоняемых при помощи специального ускорителя. Для обеспечения стабильного движения таких аппаратов на разгонной траектории, необходимо обеспечить совпадение направления вектора тяги разгонного двигателя и положения центра масс ЛА, с минимальными отклонениями.

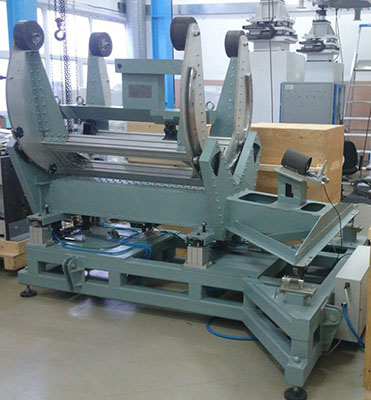

Автоматизированный стенд, разработанный ЗАО «Авиационный Консалтинг — ТЕХНО», позволяет определить положения центра масс ЛА и угла установки разгонного двигателя (направление вектора тяги). Стенд позволяет рассчитывать весовые характеристики измеряемого объекта с точностью ± 0,5% от общего веса изделия. Точность вычисления положения центра масс в 3-х координатах не более  ± 0,5мм, а вычисление углового положения вектора тяги — не хуже ±15’. Конструкция стенда обеспечивает проведение измерений ЛА разных комплектаций. По желанию Заказчика, стенд может быть доработан для центровки ЛА различных габаритов.

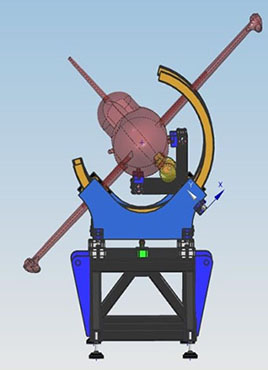

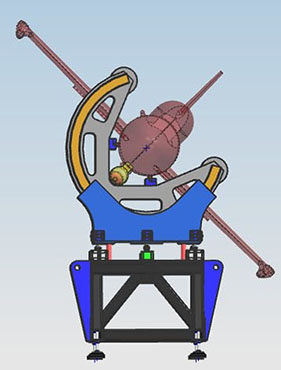

Определение весовых характеристик ЛА производится при помощи тензометрических датчиков высокой точности. В основе методики измерения положения центра масс ЛА лежит метод 3-х точечного взвешивания. В результате замеров силы реакции опор в трех фиксированных положениях определяются координаты центра масс ЛА. По итогам испытаний система выдает рекомендации по размещению/удалению  балансировочных грузов в конструкции ЛА.

Для определения и регулировки  вектора тяги в сопло силовой установки помещается приспособление с лазерным целеуказателем. Оптический прибор, по лучу лазерного целеуказателя определяет отклонение вектора тяги стартового ускорителя от  теоретического положения  центра масс ЛА. Результаты расчетов на каждом этапе отображаются на экране управляющей стойки. По окончании испытаний выводится протокол в соответствии с требованиями и формой заказчика. Встроенный в конструкцию стенда инклинометр, позволяет компенсировать погрешности установки стенда относительно горизонта и деформации конструкции рамы, в процессе измерения.

Лазерный целеуказатель и прецизионное оптическое оборудование, позволяет проводить замер и регулировку вектоар тяги разгонного двигателя, непосредственно на стенде. Фиксация БПЛА в стенде балансировки производится через стандартные конструктивные бугельные узлы, без необходимости их доработки и применения специальных приспособлений.

В случае заинтересованности в изготовлении подобного стенда вы можете обращаться к специалистам нашей компании, которые ответят на интересующие вас вопросы и дадут предложения по разработке стенда балансировки, непосредственно под ваши изделия, с учётом вашей производственной специфики.
